YDT 1198.1-2014 especificação técnica de ferrule para conector de fibra óptica parte 1: ferrule de cerâmica
A ferrule óptica desempenha um papel significativo em conectores de fibra, bem como em fibra de retalhos. Com as características de baixa perda de inserção necessária para a transmissão óptica, um baixo valor no coeficiente de elasticidade, excelente resistência e alta resistência a ambientes mutáveis, a ferrule de cerâmica é geralmente usada emConectores ópticos...
Tendo a alta durabilidade e os mais altos níveis de controle dimensional, esses tipos de regras de fibra óptica estão disponíveis para todas as aplicações de fibra designadas em padrões de arquitetura de cabeamento de EIA-568-B.1/TIA. A ferrule cerâmica, que é essencialmente materiais de zircônia, possui um controle brilhante sobre o tamanho. Este tipo de fferrules de fibra óptica permite o polimento eficiente com maior geometria repetível e um acabamento de superfície mais fino. O alinhamento adequado da fibra em regras de cerâmica de zircônia é garantido por meio de moldagem/usinagem de precisão de última geração da cerâmica de virola para garantir o contato total das extremidades da fibra.
Ferrules padrão
As regras de ferro padrão são normalmente usadas como subcomponentes em conectores de fibra óptica, mas também podem ser integradas em várias aplicações especializadas. Eles são feitos de cerâmica de zircônia, que oferece o mais alto desempenho e durabilidade de todos os tipos de material de viragem. Todos os Ferrules padrão são fabricados com precisão de acordo com rigorosos padrões de qualidade. As regras de ferrules não padronizadas são projetadas para atender a requisitos exclusivos para uma ampla gama de aplicações, incluindo integração médica, militar ou científica. As regras de ferro não padronizadas também são feitas de cerâmica de zircônia, com diâmetros internos de 80 mícrons a 750 mícrons, em comprimentos de 2,5mm a 22,4mm e com características como várias etapas, escarpadores, planos, ranhuras, ranhuras e chanfros.

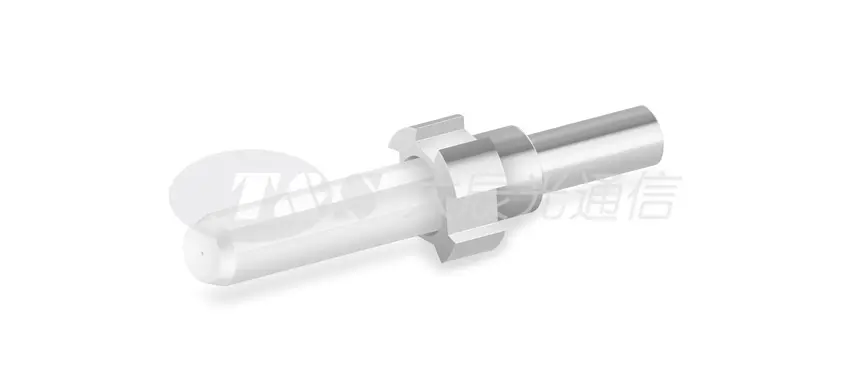

Dica SC Singlemode PC (chanfro)
OD 2.4990mm, Concentricidade 1.0um
ID 0,125/0,126mm, comprimento 10,5mm com flange CU/SUS

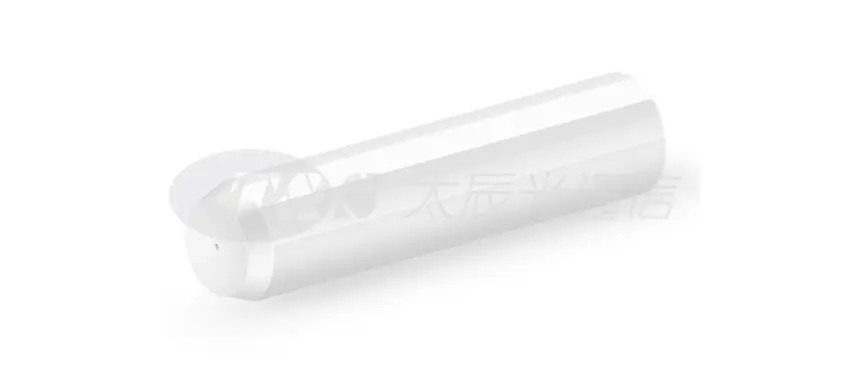

Ponta de PC Multi-modo de Ferrule SC de cerâmica padrão (chanfro)
OD 2.4990mm, concentricidade 4.0um, ID 0.126 ~ 0.130mm
Com CU/SUS Flange

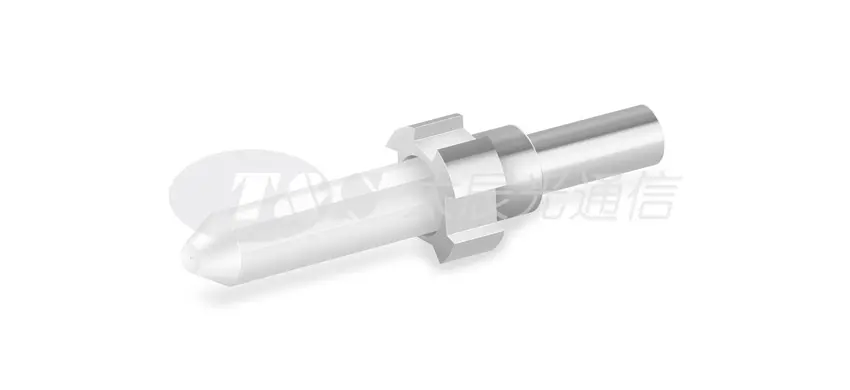

Ponta de cone de modo único de Ferrule SC padrão cerâmico
OD 2.4990mm, Concentricidade 1.0um, com CU/SUS Flange

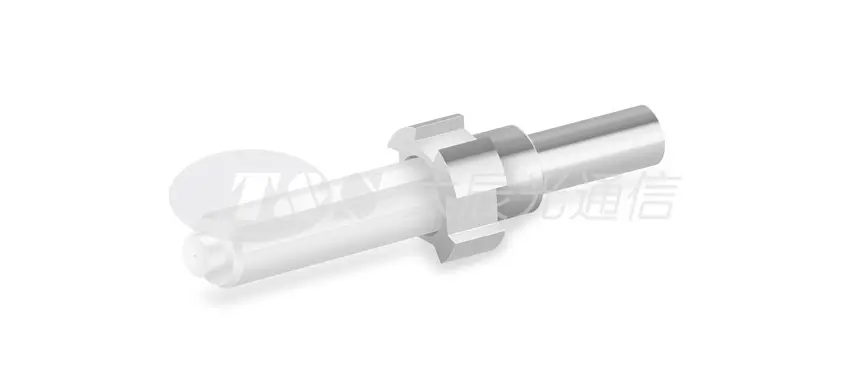

Ponta de etapa de modo único de Ferrule SC padrão cerâmico
OD 2.4990mm, Concentricidade 1.0um, com CU/SUS Flange

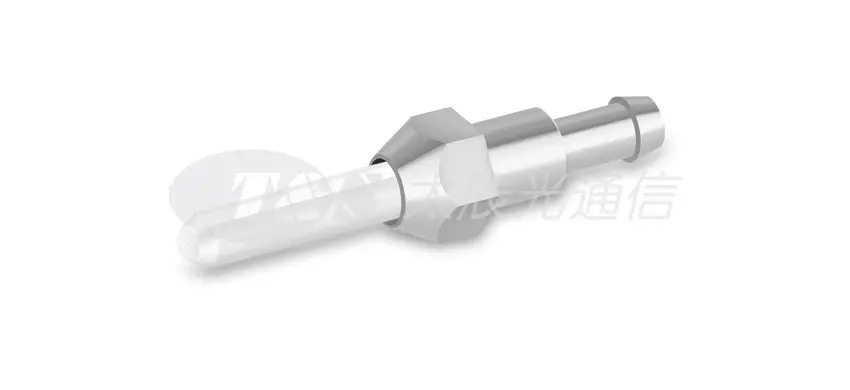

Ponta plana multi-modo de cerâmica padrão Ferrule LC
OD1.2490mm, concentricidade 4.0um, ID 0.126 ~ 0.130mm
Comprimento 6,5mm com flange CU/SUS.

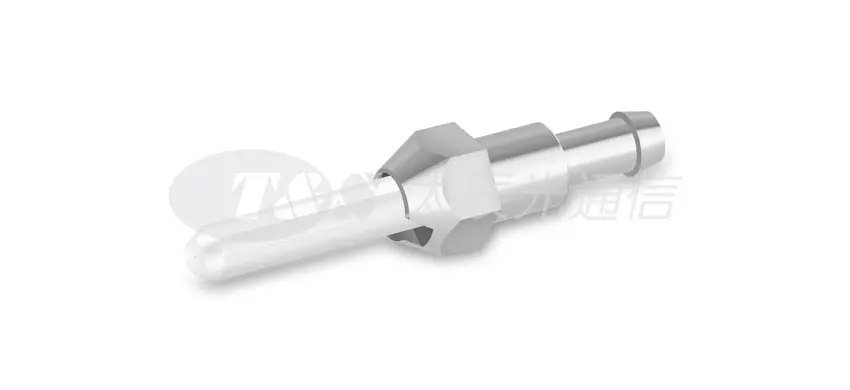

Ponta de forma multi-modo de cerâmica padrão Ferrule LC APC
OD1.2490mm, Concentricidade 1.0um, ID 0.125/0.126mm
Comprimento 6,5mm com flange CU/SUS.

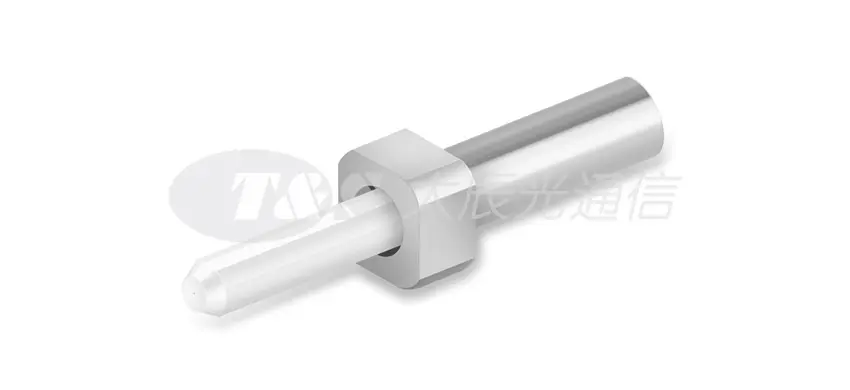

Ponta plana multi-modo de cerâmica padrão Ferrule LC
OD1.2490mm, concentricidade 4.0um, ID 0.126 ~ 0.130mm
Comprimento 6,5mm com flange MU.
O predecessor da T & S, HNK, uma joint venture sino-japonesa foi fundada pelo cofundador da T & S e agora o presidente, Sr. Jimmy Chang, com seu parceiro japonês no início dos anos 1990 em Shenzhen, china. Essa é a primeira empresa de fabricação de ferrolhos de cerâmica na China. A equipe de tecnologia principal da HNK criou a T & S em 2000 e herdou a mais avançada tecnologia de fabricação de ferrolhos de cerâmica e continua a refinar ao longo do caminho. A tecnologia central tem sido a referência no campo de fabricação de ponteira de cerâmica ao longo dos anos.
Os processos de extrusão e usinagem da T & S garantem regras de cerâmica com alta concentricidade em ambas as extremidades e diâmetros internos e externos de alta precisão. A ferrule óptica é usada para aplicações que incluem conectores ópticos, atenuadores e stubs de fibra.
Com base na acumulação e realizações no processamento de alta precisão de ferrolho cerâmico ao longo dos anos, a T & S também fornece componentes de equipamentos e gabaritos para atender às várias necessidades de nossos clientes.
YDT 1198.1-2014 especificação técnica de ferrule para conector de fibra óptica parte 1: ferrule de cerâmica
SM pode ser dividido em três graus: A / B / C, em que as regras de fibra óptica de nível A / B / C correspondem aos conectores de grau A / B / C. MM não foi classificado.
O conector feito deste tipo de fferrules de fibra óptica pode atender diretamente aos requisitos de correspondência aleatória de conector de grau B sem tunning. O conector de grau B feito desse tipo de ferrules de fibra óptica tem grandes vantagens em custo e desempenho.
Geralmente, existem dois tipos, um é o tipo de contato (detecção de sonda), o outro é sem contato (detecção óptica). No estágio inicial, é principalmente detecção de sonda. Atualmente, os principais fabricantes de plug-in usam detecção óptica. Comparado com a detecção da sonda, a precisão da detecção óptica é maior, a correspondência IL entre o plugue e o conector selecionados é melhor e a poluição secundária pode ser efetivamente evitada.
Exigência SC / LC> 1200Mpa
