Sendo um tipo de sensor de fibra óptica, o sensor FBG tem todas as vantagens geralmente atribuídas aos sensores de fibra óptica, como baixa perda em relação ao comprimento da fibra, imunidade à interferência eletromagnética e de radiofrequência, pequeno tamanho e peso, operação intrinsecamente segura em ambientes caracterizados por materiais perigosos, alta sensibilidade e confiabilidade a longo prazo. Além disso, a tecnologia de grade de Bragg de fibra revela uma capacidade de multiplexação serial inerente e uma capacidade de fornecer medições absolutas sem a necessidade de referência. Isso o torna uma alternativa natural às tecnologias convencionais de sensoriamento elétrico.
Os sensores ópticos FBG podem ser implantados em ambientes agressivos, incluindo alta temperatura, alta radiação, alto vácuo, alta pressão e baixa temperatura, como transformador de potência, interruptor de gabinete e outros equipamentos de energia de monitoramento de ponto quente; monitoramento de vibração e temperatura do gerador de alta potência; monitoramento da lâmina do vento; monitoramento de estresse do tanque de combustível de aeronaves; Tensão do reator nuclear térmico, temperatura e monitoramento de deslocamento; monitoramento de espaçonaves e assim por diante. Como profissionalFabricante de grade de fibra Bragg, T & S pode fornecer sensores FBG de alta qualidade a preços razoáveis, nossa linha de produção inclui sensor de tensão FBG, sensor de temperatura FBG,Sensor de pressão de grade de fibra braggEtc. T & S fornece sensores FBG com o melhor preço do sensor FBG, por favor, sinta-se livre para nos deixar uma mensagem.

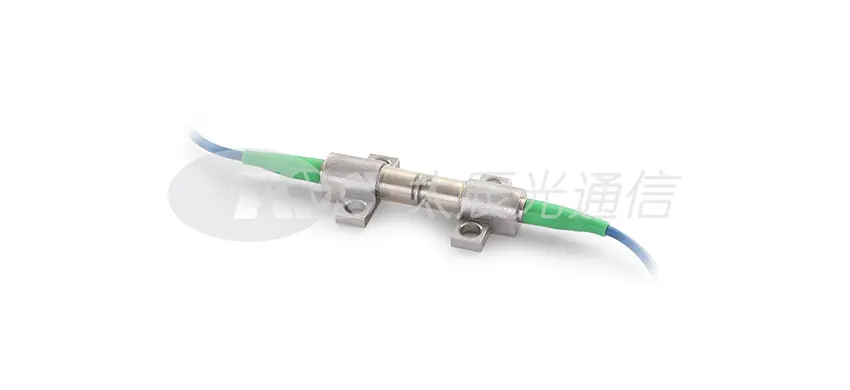

Sensor de deformação de grade de Bragg de fibra S03 S04 usado na inclinação da estrutura de concreto embutido
Monitoramento da saúde da barragem, micro-vibração de medição de tensão
Faixa de medição de deformação 5000 micro
Precisão da tensão 5 micro
A tensão pode ser personalizada com compensação de temperatura

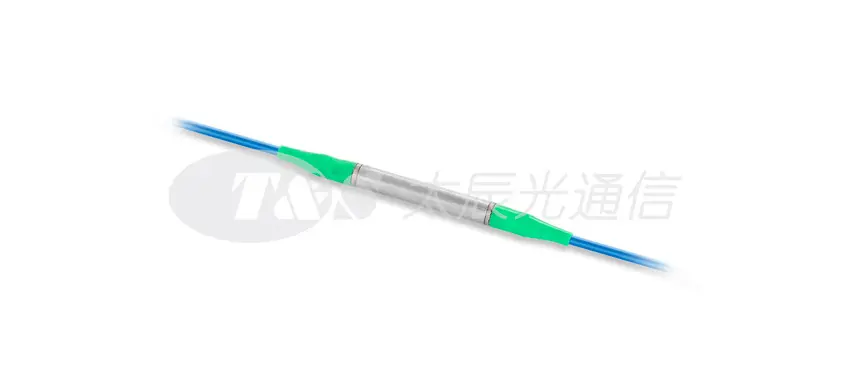

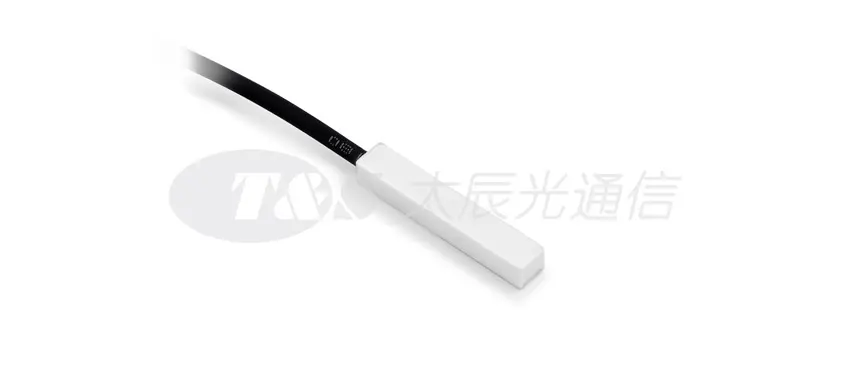

Sensor de temperatura de grade de fibra Bragg, sensor de temperatura de fibra t09 Bragg, sensor de temperatura de grade de fibra T10, T14 para transformador imerso em óleo
Alta confiabilidade
Alta segurança

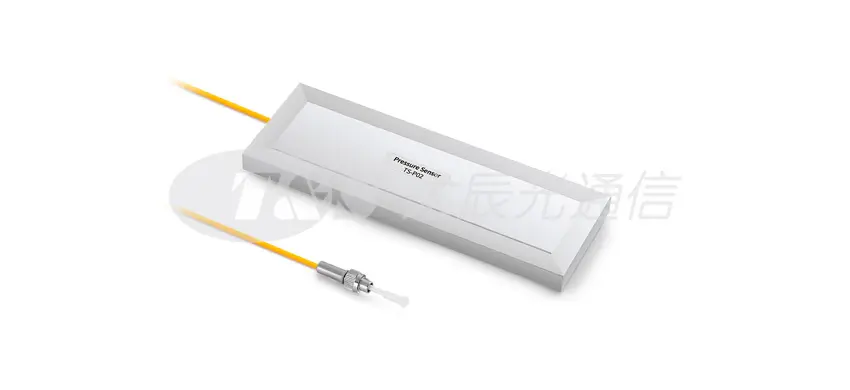

Sensor de pressão de grade de fibra Bragg faixa de medição de 70kN de enrolamento de transformador imerso em óleo de medição de força de fixação/instalado na posição da sapata de pressão

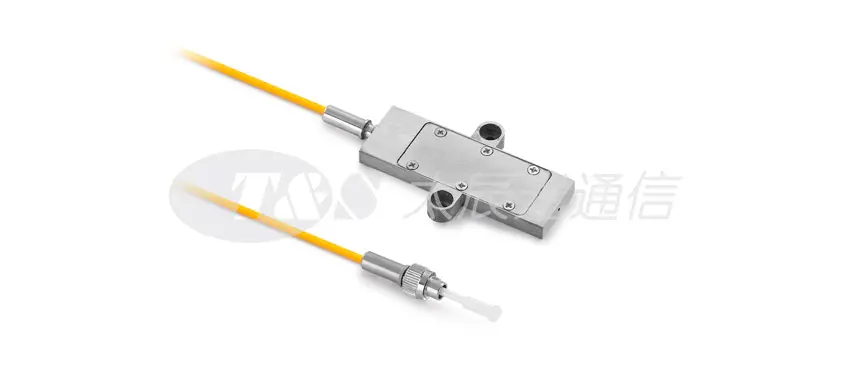

Sensor de vibração de fibra Bragg Grating
Livre de interferência eletromagnética
Excelente desempenho de isolamento
Boa curva característica de amplitude-frequência
Dc-500hz de alta frequência de medição
Fácil de instalar
•Sensor de tensão FBGFunciona de forma semelhante ao sensor de temperatura. O comprimento de onda responde à deformação aplicada. Esses sensores de grade de Bragg de fibra óptica são soldados diretamente à superfície da estrutura de metal com uma tampa de silicone protetora.
• Os sensores de temperatura refletem as mudanças de comprimentos de onda em resposta às mudanças de temperatura. Os sensores de temperatura são protegidos por uma caixa de aço de pequeno tamanho, e este tipo de sensor FBG pode ser facilmente instalado em qualquer estrutura ou material como concreto e similares.
• Os sensores de pressão medem a pressão relativa ou o nível de líquidos e gases em tubos, tanques, vasos e dutos confinados.
• O sensor de deslocamento mede a magnitude da deformação de várias estruturas. Esses sensores de grade de Bragg de fibra são geralmente fixados na superfície da estrutura, para medir a mudança de distância entre dois pontos de ancoragem.
• O sensor de vibração também conhecido como acelerador é um sensor adaptado para medir a aceleração em diferentes frequências, que mede a vibração estrutural na maioria dos casos aplicáveis. O sensor de vibração combina tamanho compacto e alta resistência à corrosão e ambientes agressivos com confiabilidade a longo prazo.
• Além disso, existem sensores de inclinação e carga/peso que funcionam com base na tecnologia FBG.
A tecnologia de sensor FBG é aplicada a produtos baseados em física e tecnologia sofisticadas. A luz laser viaja através de um núcleo de fibra de uma maneira definida exata. A grade de Bragg é fotolitografada no núcleo de um pedaço de fibra óptica e os reflexos dessa grade criam um sensor estável. Mudanças na tensão, pressão, temperatura, vibração, aceleração, etc. sobre a fibra causarão uma mudança de comprimento de onda e alterações de magnitude das reflexões. Essa mudança permite que medições muito precisas sejam alcançáveis por um longo período de tempo ou em casos super rápidos.
O sensor de pressão de grade de Bragg de fibra toma FBG como o elemento de detecção. FBG é altamente responsivo não apenas à deformação mecânica, mas também às mudanças de temperatura.
Quando o feixe de luz viaja em direção a uma estrutura de grade de Bragg de fibra, apenas o comprimento de onda específico da luz é refletido pelo índice de refração. Este comprimento de onda é o chamado comprimento de onda de Bragg, e isso é realmente o que faz a grade de Bragg de fibra óptica transmitir a maior parte da luz enquanto reflete um certo comprimento de onda.
O sensor de pressão FBG pode ser instalado longe dos interrogadores, o que se aplica ao sistema quase distribuído baseado no FBG, bem como a quaisquer sistemas distribuídos, no entanto, oSensor de temperatura FBGNormalmente tem uma resposta muito rápida e baixa retenção de calor. Eles não requerem fonte de alimentação, aterramento e isolamento galvânico, e funciona perfeitamente sob más condições climáticas e ambientes hostis.
Devido ao seu bom desempenho de isolamento, capacidade de interferência à prova de explosão, à prova d'água e anti-eletromagnética, os sensores de temperatura FBG são especialmente adequados para aplicações complexas, como umidade, alta tensão, óleo e assim por diante.
Após a instalação e depuração do sensor FBG, nenhuma manutenção adicional é necessária. Você só precisará proteger os sensores de pressão FBG de danos e fratura.
Embora usado principalmente para medir a deformação, o sensor de pressão da grade de Bragg de fibra pode realmente ser integrado em diferentes tipos de transdutores. Ele pode efetivamente realizar as funções de medição de temperatura, aceleração ou deslocamento. Em comparação com os medidores de tensão elétricos tradicionais, o sensor FBG não precisa de eletricidade. Trabalhando com base na luz que se propaga através de uma fibra, os sensores de pressão FBG são completamente passivos e imunes. No entanto, deve-se notar que normalmente, os sensores FBG são extremamente suscetíveis à temperatura. A fibra se expandirá quando a temperatura subir e se contrairá quando a temperatura cair. Assim, é importante certificar-se de que a compensação de temperatura para o sensor FBG é bem feita durante o seu tempo de trabalho.
