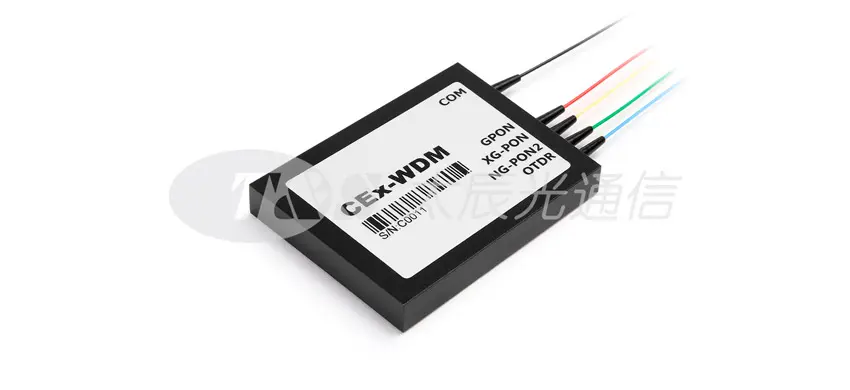

T & S TFF WDM é baseado na tecnologia de filtro de filme fino (TFF). Nossa família de produtos WDM baseada em filtros cobre as seguintes janelas de comprimento de onda comumente usadas em sistemas de fibra óptica: 1310/1490/1550nm (para dispositivo FWDM), 1271 ~ 1611nm (para dispositivo ou módulo CWDM), 1525 ~ 1565nm (C_band para dispositivo ou módulo 100G/200G DWDM) e 1269,23 ~ 1318,35nm (para dispositivo ou módulo 800G LWDM), 1271 ± 3.5 ~ 1371 ± 3.5nm (para o dispositivo ou o módulo de MWDM) E 1270/1310/1490/1534/1577/1610/1650nm (para módulos Cex-wdm, incluindo GPON, XG-PON, NG-PON2 e OTDR ).

Os produtos T & S WDM têm boa estabilidade de comprimento de onda e estabilidade de temperatura. Eles atendem aos requisitos de ambientes comuns de nível comercial e aos requisitos ambientais de nível industrial das redes de fachada 5G; e o comprimento de onda, largura de banda e outros parâmetros dos produtos TFF são flexíveis. Os produtos correspondentes podem ser personalizados de acordo com os requisitos do cliente, para que os produtos WDM baseados em TFF possam ser amplamente utilizados em vários cenários de comunicação, como cenários de G-PON/XG-PON/NG-PON2 para redes de acesso, e transmissão CWDM/DWDM para redes de área metropolitana Cenário, do BBU/DU do fronthaul 4G/5G para o RRU/AAU.

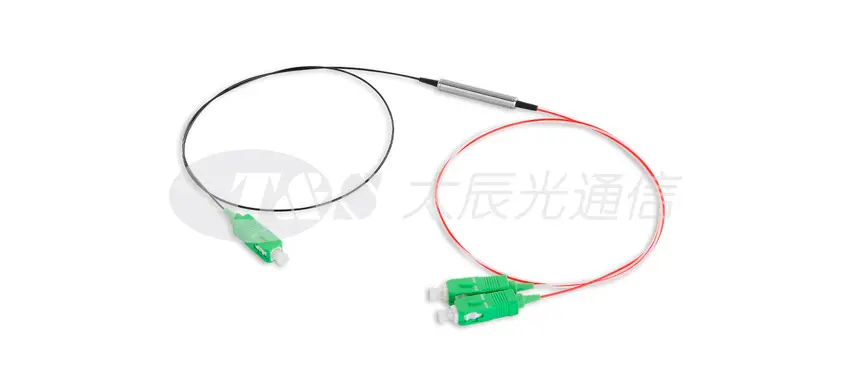

Dispositivo WDM Separador de banda

Dispositivo de 3 portas T & S BWDM-C/L-tablet 0.9-1.0m-SC/APC-G657A1

Dispositivo WDM Separador de banda

TFF CWDM 3 Portos Dispositivo

T & S CWDM 3 Portos Device-1291-LM 0.9-1.0m-SC/APC-SMF-28®Ultra

TFF CWDM 3 Portos Dispositivo

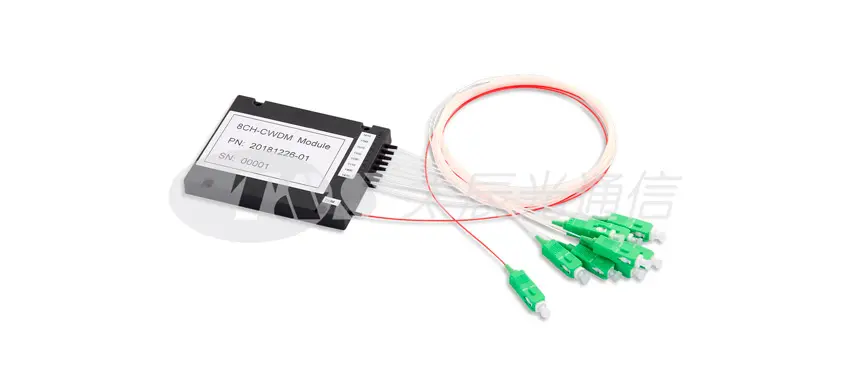

Módulo TFF CWDM

T & S CWDM Module-8ch-1471/1611-levar 0.9-1.0m-LC/APC-SMF-28®Ultra

Módulo TFF CWDM

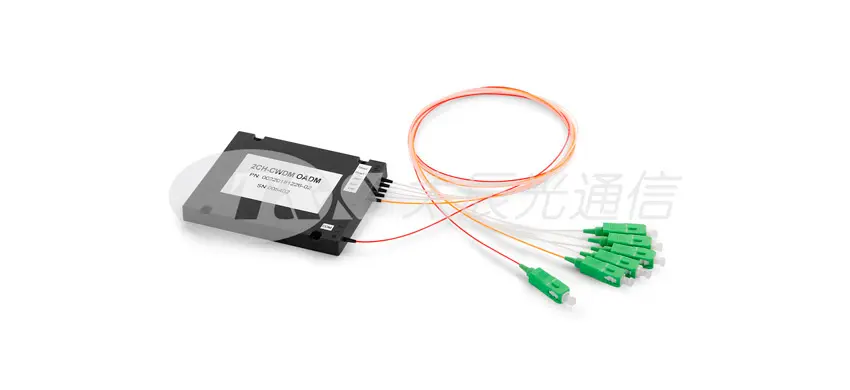

Módulo TFF CWDM OADM

T & S CWDM OADM-2ch-1271/1291-LM 0.9-1.0m-LC/UPC-G657A2

Módulo TFF CWDM OADM

TFF 100GHz Módulo DWDM

TFF 100GHz Módulo DWDM

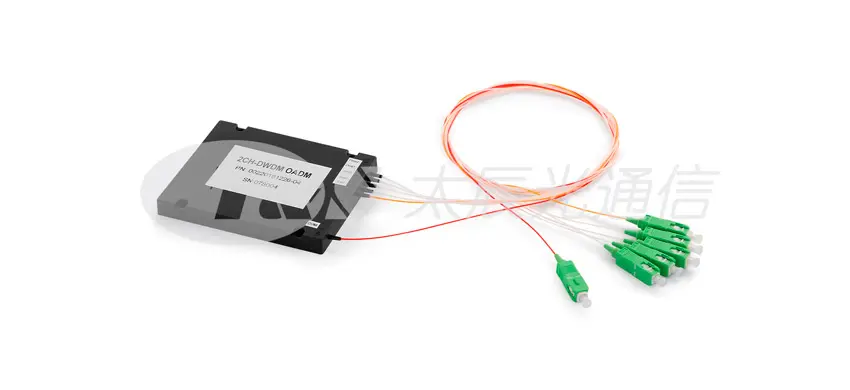

Módulo TFF 100GHz DWDM OADM

Módulo TFF 100GHz DWDM OADM

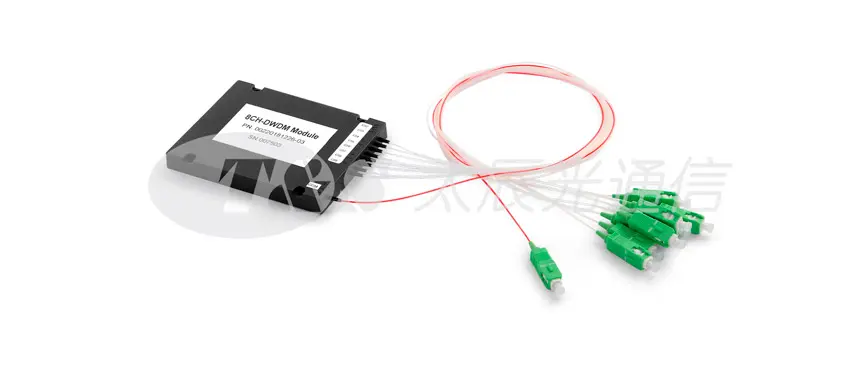

Módulo DWDM TFF 200GHz

T & S 200G DWDM Module-8ch-C45/C 59-certeza 0.9-1.0m-LC/APC-SMF-28®Ultra

Módulo DWDM TFF 200GHz

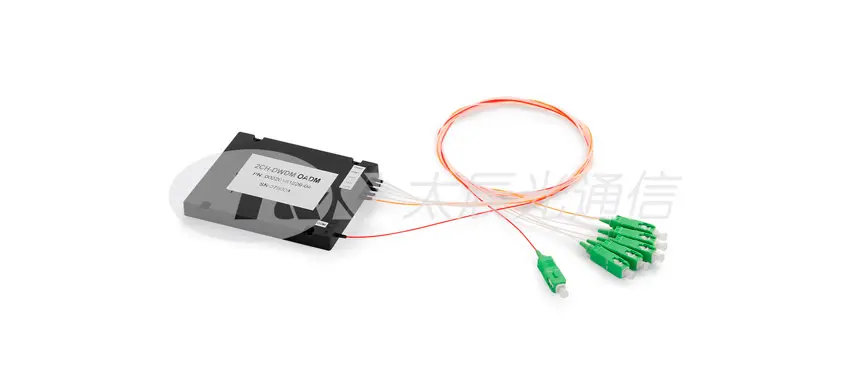

Módulo TFF 200GHz DWDM OADM

Módulo TFF 200GHz DWDM OADM

TFF DWDM 3 Portos Dispositivo

TFF DWDM 3 Portos Dispositivo

TFF 1310/1490/1550/1625nm FWDM

TFF 1310/1490/1550/1625nm FWDM

TFF 1310/1490/1550nm FWDM

TFF 1310/1490/1550nm FWDM

TFF 1310/1550nm FWDM

TFF 1310/1550nm FWDM

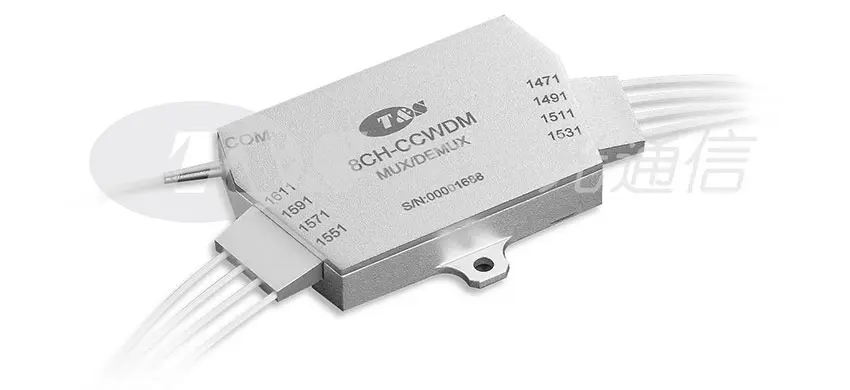

CCWDM-(8ch EXP)

Os canais adjacentes do CCWDM usam feixes paralelos para cascata no espaço livre em vez de usar fibras ópticas. Sem a fibra usada em cascata, o tamanho do pacote CCWDM pode atingir 54x25x7mm, o que é cerca de 3 vezes menor do que o pacote CWDM padrão.

O módulo óptico CCWDM é amplamente utilizado nos campos do sistema multiplexador de divisão de comprimento de onda grosso, rede PON, link CATV, rede de telecomunicações, rede empresarial, rede de área metropolitana sistema WDM, sistema móvel de comunicação 4G/5G, solução 100G, rede de acesso, sistema WDM da rede da área metropolitana, ferramentas de fibra ótica e assim por diante.

CCWDM-(8ch EXP)

Os canais adjacentes do CCWDM usam feixes paralelos para cascata no espaço livre em vez de usar fibras ópticas. Sem a fibra usada em cascata, o tamanho do pacote CCWDM pode atingir 54x25x7mm, o que é cerca de 3 vezes menor do que o pacote CWDM padrão.

O módulo óptico CCWDM é amplamente utilizado nos campos do sistema multiplexador de divisão de comprimento de onda grosso, rede PON, link CATV, rede de telecomunicações, rede empresarial, rede de área metropolitana sistema WDM, sistema móvel de comunicação 4G/5G, solução 100G, rede de acesso, sistema WDM da rede da área metropolitana, ferramentas de fibra ótica e assim por diante.

Os canais adjacentes do CCWDM usam feixes paralelos para cascata no espaço livre em vez de usar fibras ópticas. Sem a fibra usada em cascata, o tamanho do pacote CCWDM pode atingir 70x60x7mm, o que é cerca de 4 vezes menor do que o pacote CWDM padrão.

O módulo óptico CCWDM é amplamente utilizado nos campos do sistema multiplexador de divisão de comprimento de onda grosso, rede PON, link CATV, rede de telecomunicações, rede empresarial, rede de área metropolitana sistema WDM, sistema móvel de comunicação 4G/5G, solução 100G, rede de acesso, sistema WDM da rede da área metropolitana, ferramentas de fibra ótica e assim por diante.

FAQs tipo TFF WDM

O que é tecnologia WDM?

A tecnologia WDM (multiplexação por divisão de comprimento de onda, WDM) é transmitir vários sinais de portadora óptica de comprimento de onda ao mesmo tempo, e cada portadora óptica opera no modo FDM ou TDM, e cada operadora tem vários sinais analógicos ou digitais. O princípio básico é combinar (multiplex) os sinais portadores ópticos de diferentes comprimentos de onda no lado da transmissão e acoplá-los à mesma fibra óptica para transmissão na linha. Ao chegar à extremidade receptora, os sinais portadores ópticos de diferentes comprimentos de onda serão separados (demultiplexados), de modo que o número de fibras ópticas colocadas no link de transmissão principal será duplicado. Portanto, essa tecnologia é chamada de multiplexação por divisão de comprimento de onda óptica, que é chamada de tecnologia de reutilização de multiplexação por divisão de comprimento de onda óptica.

Quais são os tipos de tecnologias que podem realizar produtos WDM na indústria?

Atualmente, existem três tecnologias principais para realizar produtos WDM: cone fundido de fibra (FBT), filtro de filme fino (TFF) e grade de guia de onda arranjada (AWG). Entre eles, TFF e AWG são as duas tecnologias WDM mais comumente usadas.

Qual é a classificação do WDM de acordo com o espaçamento do canal?

De acordo com o espaçamento do canal, o WDM pode ser subdividido em CWDM (multiplexação por divisão de comprimento de onda esparsa) e DWDM (multiplexação por divisão de comprimento de onda denso). O espaçamento entre canais do CWDM é de 20nm, enquanto o do DWDM é de 0,4 nm a 1,2 nm. Portanto, em comparação com o DWDM, o CWDM é chamado de tecnologia WDM esparsa.

O que é filtro de filme fino (TFF) WDM? O filme fino dielétrico WDM é composto de filtro de filme fino (TFF).

A TFF é composta por dezenas a centenas de filmes dielétricos de diferentes materiais, índice de refração e espessura. Uma camada é de alto índice de refração e a outra é de baixo índice de refração, portanto, é uma banda de passagem para uma certa faixa de comprimento de onda e uma banda de parada para outra faixa de comprimento de onda, formando as características de filtragem necessárias.

Inquérito do produto

Envie-nos um e-mail se você estiver interessado em produtos e soluções de fibra óptica de comunicação ts. T & S

Transceptor/AOC /DAC

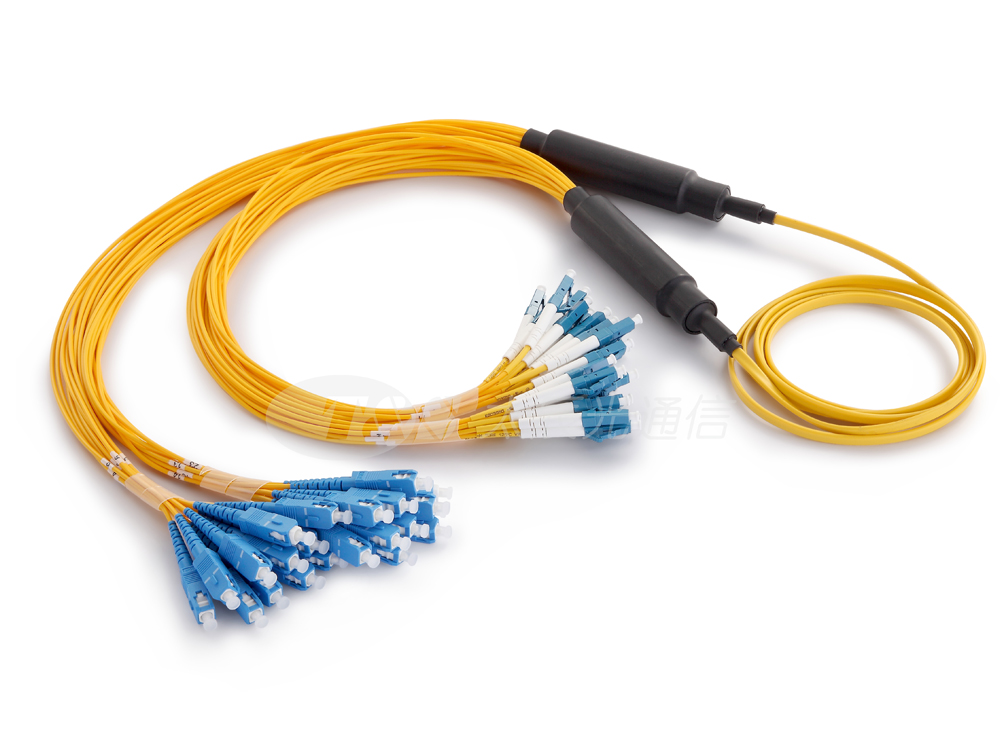

Conjuntos de cabo óptico de fibra
