Tipo PLC WDM

O sistema de transmissão CWDM geralmente usa lasers não resfriados e amplificadores ópticos, e seu custo é menor do que o DWDM. Portanto, a tecnologia CWDM é adequada para aplicações de comunicação intensiva de ponto de acesso de curta distância, alta largura de banda, usada principalmente na camada de convergência de rede da área metropolitana, camada de acesso, rede privada, camada de backbone de pequena cidade.

DWDM é usado principalmente na camada de backbone Metro e na rede de backbone de longa distância. Através do uso de laser de controle de estabilidade de comprimento de onda DFB com refrigeração, amplificador de fibra dopada com érbio (EDFA), tecnologia de correção de erro direta (FEC), tecnologia de compensação de dispersão, relé não regenerativo de ultra longa distância, a transmissão de capacidade ultra-grande é realizada.

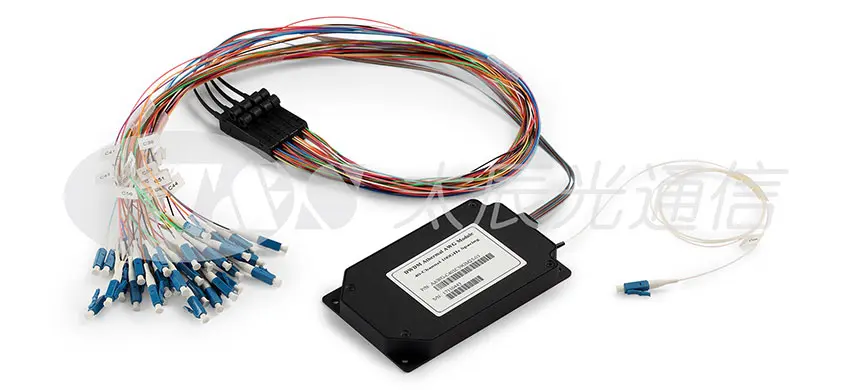

A grade de guia de onda arraiada (AWG) é um tipo de dispositivo WDM de guia de onda integrado planar (PLC) com funções de multiplexação e demultiplexação. O princípio de usar AWG para realizar dispositivos WDM foi proposto pela primeira vez por M.K. Smith em 1988. AWG tem a função de focalizar e dispersar ao mesmo tempo. Ou seja, o mesmo comprimento de onda de luz pode ser focado em um ponto, e o foco de diferentes comprimentos de onda pode ser deslocado por dispersão.

O desempenho do AWG também depende muito da sensibilidade à temperatura ou estabilidade térmica. A mudança de temperatura causará a mudança do índice de refração do material, que é chamado de efeito termoóptico do material. O índice de mudança do índice de refração do material para a temperatura não é chamado de coeficiente óptico do material. A mudança de temperatura causará a mudança espectral de AWG e aumentará a perda de inserção e a diafonia. Portanto, é de grande importância e valor prático reduzir a sensibilidade do AWG à temperatura e realizar a operação atérmica do dispositivo.
